      Ringkerntrafo-Einzelstück-Service im Baukastenprinzip.

 Universelle Lagertrafos finden Sie hier

Custom made toroid transformers

 Multi purpose toroids: please click here 		Transfos à mesure tores


Tores universels du stock cliquez ici.



      GENERELLER HINWEIS: Bei der Auslegung immer mit mindestens 40, besser 50% Reserve rechnen, denn bei Gleichrichtung und Siebung gilt: Wenn die Leistung über eine Gleichrichterbrücke mit anschließendem Elko gezogen wird, beträgt die effektive Trafobelastung aufgrund der hohen Nachladestromspitzen, die quadratisch in die effektive Belastung eingehen ca. das 1,5-fache der "eigentlichen" Nennleistung. Man kann sich das auch so klarmachen: Durch die Siebung steigt die Spannung, im Idealfall auf den Scheitelwert, also das 1,4 fache der Wechsel-Effektivspannung. Da Leistung als Produkt von Strom und Spannung aber nicht aus dem Nichts kommen kann, muß die Strombelastbarkeit auf den 1/1,4-fachen , ca 70% Wert heruntergehen, das müssen Sie bei der Auslegung unbedingt zugeben. GENERAL ADVISE: ALWAYS overrate transformers by approx 50% min, power surges due to capacitor charges produce approx 40-50 % additional dissipation in the transformer. AVIS GENERAL: TOUJOURS dimensionez votre transfo avec un minimum de 50% reserve. Les courants courtes mais hautes chargeant le condensateur de filtrage causent de la chaleur additionelle dans les bobinages.

      Zur Auslegung benötigen wir die Spannungs- und Stromwerte aller Einzelwicklungen.
Sonderwünsche für Spezialanwendungen erfüllen wir immer wieder gerne, diese bitte mit allen Parametern anfragen.
Bitte geben Sie uns auch an, wenn Abmessungen kritisch sind, z.B. aus Platzgründen.

Problematisch sind allerdings mitunter Ersatzteile für Verstärker-Netztrafos, die von vorneherein zu klein dimensioniert sind (sonst würden sie ja nicht kaputtgehen) Bitte per Email mit allen vorhandenen Daten anfragen, auch den Abmessungen.

Wir können i.d.R. keine Anfragen im Stil von " Bitte einmal Trafo für Verstärker XYZ" bearbeiten, wir benötigen immer die technischen Daten und stehen im Rahmen der Möglichkeiten auch für die Ermittlung derselben mit Rat zur Seite.

Wir liefern nur Trafos aus deutscher Fertigung.

Die Lieferzeit von kundenspezifischen RKT nach dieser Tabelle beträgt vier Wochen.

Achtung: Einbau und Austausch eines Transformators nur durch Elektrofachkraft.
 If you wish to order a custom made tranny we need all known data: voltages and currents AC-wise for all windings.
Usually special purpose trannies are available.

 In that case please send ALL known information to get a free quote.

If the transformer is size-critical please indicate and inform us about the size of the original one.

We do not supply " Transformer for amp XYZ ", please do always enquire with the technical data.

Transformers connected to electric mains must be installed by professionals only

Lead time: four weeks.
Si vous avez besoin d´un transfo à mesure, SVP informez nous de tous paramètres: courants, tensions et, si important, les dimensions mécaniques du tôles.

Nous ne pouvons pas fournir les transfos: " J´ai besoin d´un transfo pour l´ampli XYZ". Il nous  faut TOUJOURS savoir les paramètres electriques et - si de l´importance- mécaniques.

Délai: trois semaines. Les transfos liés au reseau electrique sont a installé par un éléctricien uniquement.



    Typ UNGEFÄHRES Gewicht, Durchmesser, Höhe. Bitte vorher anfragen,falls kritisch. Jedes Einzelstück ist ein - Unikat...

Die Leistungsstaffel in der Tabelle dient nur der Preisfindung. Natürlich wird Ihr Trafo genau so geliefert, wie bestellt.
 APPROXIMATE weight, diameter, height. Please enquire if size is critical.

The power steps in the table are only given to get the price, of course your transformer will be built exactly as ordered.
 Poids / diamètre / hauteur APPROXIMATIFS. SVP nous contacter si les dimensions méechaniques sont critiques.

Les puissances dans la tabelle sont uniquement pour détermination du prix. Bien sur votre transfo serait construit exactement comme commandé


 Angaben zur Produkthaftung:
Hersteller
 Euro exkl. MWSt. Euro inkl. MWSt.
       Universelle Ringkerntrafos ab Lager finden Sie hier.
 		Multi purpose tube toroids from stock click here. Tores universels cliquez ici

 Symbolbild   R 50 VA Circa 0,65 kg 75x40 mm² Approx. 0,65 kg 75x40 mm² Environ 0,65 kg 75x40 mm² Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 54,00
 64,26
 Symbolbild   R 80 VA Circa 0,8 kg 77x46 mm² Approx. 0,8 kg 77x46 mm²  Environ 0,8 kg 77x46 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 59,70
 71,04
 Symbolbild   R 120 VA Circa 1,3 kg 95x48 mm² Approx. 1,3 kg 95x48 mm²  Environ 1,3 kg 95x48 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 64,70
 76,99
 Symbolbild   R 170 VA Circa 1,6 kg 98x50 mm² Approx. 1,6 kg 98x50 mm²  Environ 1,6 kg 98x50 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 73,20 86,04
 Symbolbild   R 250 VA Circa 2,4 kg 115x54 mm² Approx. 2,4 kg 115x54 mm²  Environ 2,4 kg 115x54 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 79,40
 97,71
 Symbolbild   R 340 VA Circa 2,8 kg 118x57 mm² Approx. 2,8 kg 118x57 mm² Environ 2,8 kg 118x57 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 95,00
 113,05
 Symbolbild   R 500 VA Circa 3,7 kg 134x64 mm² Approx. 3,7 kg 134x64 mm²  Environ 3,7 kg 134x64 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 109,20 129,95
 Symbolbild   R 700 VA Circa 4,1 kg 139x68 mm² Approx. 4,1 kg 139x68 mm²  Environ 4,1 kg 139x68 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 131,00 155,89
 Symbolbild   R 1000 VA Circa 6 kg 170x72 mm² Approx. 6 kg 170x72 mm²  Environ 6 kg 170x72 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 171,00 203,49
 Symbolbild   R 1400 VA Circa 8,5 kg 190x68 mm² Approx. 8,5 kg 190x68 mm²  Environ 8,5 kg 190x68 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 244,00
 290,36
 Symbolbild   R 1800 VA Circa 9,7 kg 200x72 mm² Approx. 9,7 kg 200x72 mm²  Environ 9,7 kg 200x72 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 283,00 336,77
 Symbolbild   R 2300 VA Circa 11,5 kg 205x77 mm² Approx. 11,5 kg 205x77 mm² Environ 11,5 kg 205x77 mm²  Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 367,00
 436,73
      Der Listenpreis beinhaltet drei Wicklungen, also z.B. eine Primär- und zwei Sekundärwicklungen.
Jede weitere Wicklung oder Anzapfung kostet einen Festpreis: 		The List price includes a total of three windings, for example one primary and two secondaries. Every additional winding or tap costs a fixed price of : Le prix du transfo est inclusive trois bobinages, par exemple une bobinage primaire et deux secondaires. Chaque bobinage aditionelle coute un prix fixé: Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 8,00 9,52
       Optionen Options Options

Symbolbild


Thermoschalter, selbstrücksetzend
 Thermo-fuse, self-resetting
 Fusible de température
 Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 7,00
 8,33
 Symbolbild      Verguss im Kunststoffbecher Sealing in polyamid can with epoxy/PU resin poté dans un pot de polyamide avcc résineux Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 7,00 8,33

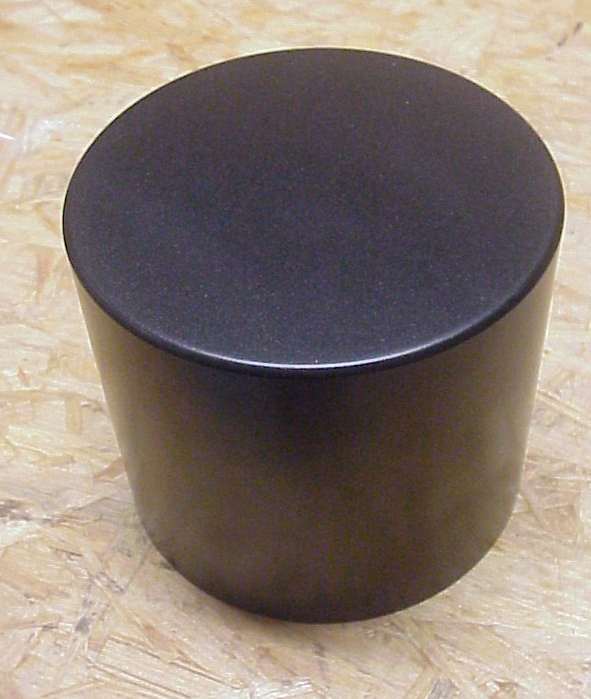

     Verguß im tiefgezogenen, mattschwarz pulverbeschichteten Alugehäuse, passend für Trafos von ca 100-700 Va, Durchmesser 115 und 137mm. Möglich ist u.U. auch das Stapeln zweier Trafos, so dass Sie einen zylinderförmigen Trafoblock erhalten, der mittig auf das Chassis kann (oder wie auch immer es Ihnen gefällt.) Kein Einzelverkauf des Topfes New: We can supply 100-700 VA toroids in black powder coated aluminum domes, looks great and offers very nice amp design options. Stacking of two trannies may be possible, please enquire. Available diameters 115 and 137. Domes do not sell separately, only to be combined with toroid order. Pot en Alu noir, très joli pour les tores de 100 à 700 VA, 115 et 137mm die diam. disponible. Vends ne qu´avec les toroides. Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 39,00 46,41

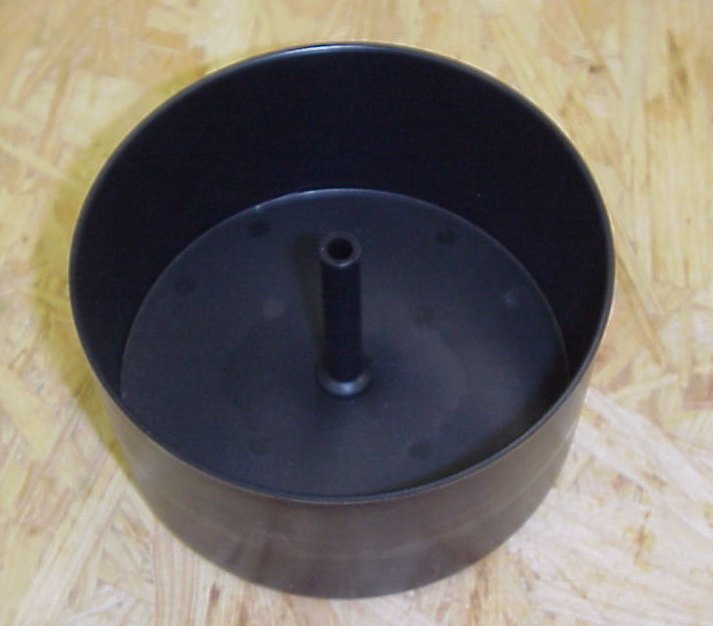

  TRAZ20 Topf für Ringkerntrafos Durchmesser innen 120mm, Höhe innen 65, alsrundes Gehäuse oder zum Verguss von Ringkerntrafos Pot for the installation of toroidal transformers. Polyamide, 120*65 mm², black boite pour les transformateurs toroides, diam 120 mm * hauteur 65 mm. Noir, polyamide. Frag Jan Zuerst GmbH&CoKG
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
 4,00 4,76
