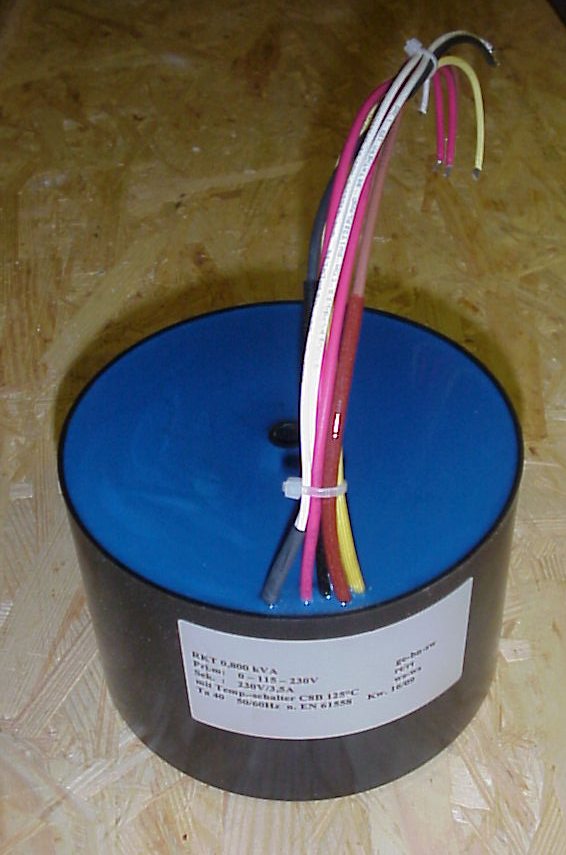

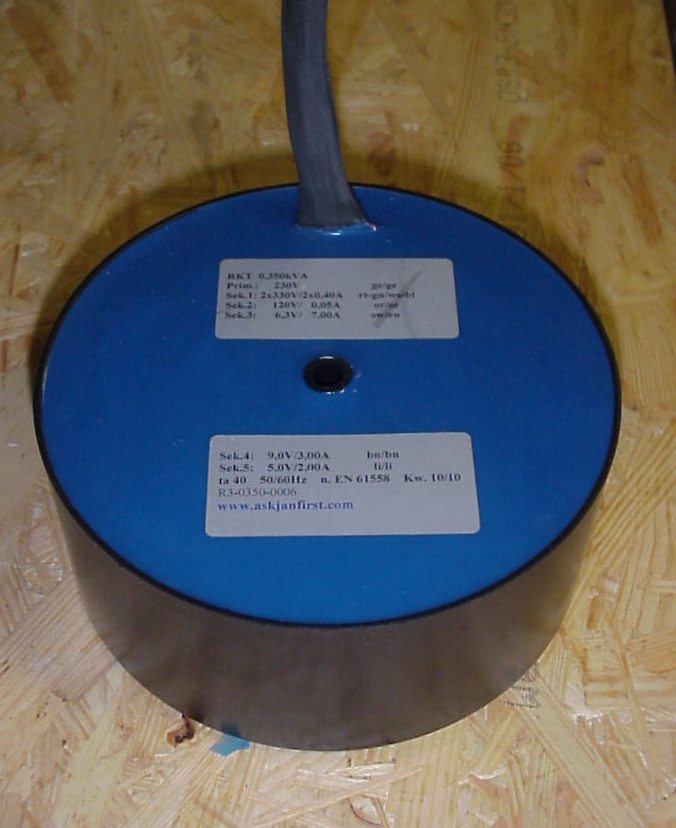

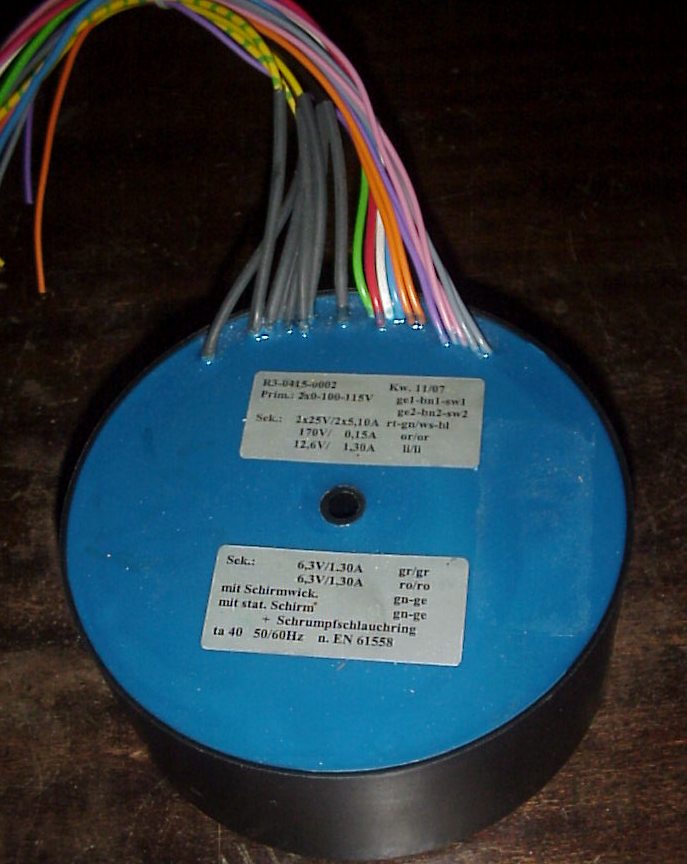

Sowohl Ringkerne, als auch konventionelle Trafos für die Röhrentechnik.
Lagertypen finden Sie auf dieser
Seite.
toroids and conventional trannies.
Stock items are listed here on this page
überlastet werden, s.u.
Schutzklasse I / IP 00.
Elektrofachkraft.
verbunden werden.
Räumen bei max 40°C.
undKurzschluss entsprechend der auf dem
Typenschild angegebenen Ströme
einzeln abzusichern.
Sie weiter unten auf der Seite.
GENERELLER HINWEIS ZUR AUSLEGUNG:
Bei der Auslegung
immer
Bei der Auslegung
immer
mit mindestens
40-50% Reserve rechnen.
Alle Stromangaben beziehen sich auf die Wechsel-
spannungsseite, also vor dem Gleichrichter.
Bei Gleichrichtung und Siebung gilt: Wenn
die Leistung über eine Gleichrichterbrücke mit anschließendem Elko gezogen wird, beträgt die effektive Trafobelastung aufgrund der hohen Nachladestromspitzen, die quadratisch
in die effektive Belastung eingehen ca. das 1,5-fache der ohmschen Nennleistung.
Ferner: Durch die Siebung steigt die Spannung,
im Idealfall auf den Scheitelwert, also das 1,4 fache der Wechsel-Effektivspannung. Da Leistung als Produkt von Strom und Spannung aber nicht aus dem Nichts kommen kann, muß die Strombelastbarkeit auf den 1/1,4-fachen ca 70% Wert heruntergehen.
Das müssen Sie bei der
Auslegung unbedingt zugeben.
ALL current ratings given are AC, such as the current comes out of the transformer.
This means if you put an ohmic load ( a lightbulb) on the secondary, the transformer delivers the rated current.
When recitfying:
ALWAYS overrate (!) transformers by approx 50%. (If you need, say, 100mA DC calculate 200mA AC)
This has two reasons:
Power surges due to capacitor charging produce approx 40-50 % additional dissipation in the transformer.
And: Power is the product of voltage and current so when the voltage rises after filtering the current rating drops, no energy is for free...
Tous courants sont indiqué en courant alternativ, valide pour une charge ohmique ( une ampoule par exemple)
En redressant
TOUJOURS dimensionez votre transfo avec un minimum de 50% de reserve. ( Si besoin, de, par exemple, 100mA DC, calculez le transfo avec 200mA AC )
Deux raisons:
Les courtes mais hautes courants surges qui chargent les condensateurs de filtrage causent de la chaleur additionelle dans les bobinages.
Et en redressant et filtrant la tension s´augmente. Puissance est le produit de tension et courant, si le tension s´augmente le courant se basse pour la même piuissance, puissance n´ est jamais gratuit.
ge: yellow
ws: white
rt: red
gn: green
or: orange
sw: black
gr: grey
bn: brown
bl: blue
li: violet
ge: jaune
ws: blanche
rt: rouge
gn: vert
or: orange
sw: noir
gr: gris
bn: brun
bl: bleu
li: violet
Sek1: 230V 10mA
Sek2: 13,5V 200mA
Sek3: 6,3V 1A
Z.B. für Scopeclocks, Nixieuhren, kleine Hybridschaltungen, Effektgeräte, Emfänger, Pedale etc.
Abmessungen: 65*30mm² D*H
Sek1: 230V 10mA
Sek2: 13,5V 200mA
Sek3: 6,3V 1A
For scope- and nixieclocks, pedals, effect stompboxes, small circuits etc.
Size: 65*30mm² D*H
Sek1: 230V 10mA
Sek2: 13,5V 200mA
Sek3: 6,3V 1A
Pour horloges, petits circuits hybrides, modules etc.
Dimensions: 65*30mm² D*H
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

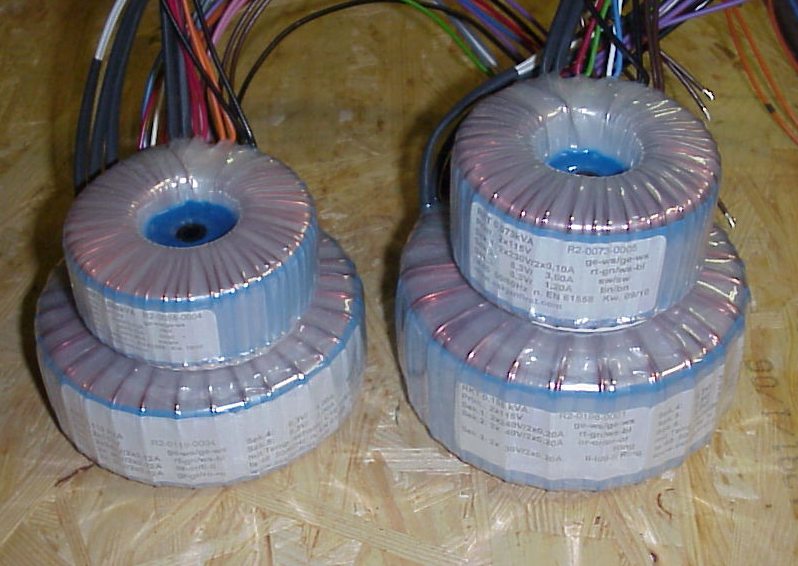

prim : 2*115V
Sek1: 230V 130mA
Sek2: 20V 130mA
Sek3: 6,3 V 4 A , ges.: 58VA
Abmessungen: D*H: 85*35mm²
Sek2 kann alleine oder auch in Reihe mit Sek1 geschaltet werden.
prim : 2*115V
Sec1: 230V 130mA
Sec2: 20V 130mA
Sec3: 6,3 V 4 A , total.: 58VA
Size: D*H: 85*35mm²
Sec2 can be connected in series with Sec1
prim : 2*115V
Sec1: 230V 130mA
Sec2: 20V 130mA
Sec3: 6,3 V 4 A , total.: 58VA
Dim: D*H: 85*35mm²
Sec2 peut être lié en serie avec Sec 1 si désiré.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
prim : 2*115V
Sek1: 230V 100mA
Sek2: 230V 100mA
Sek3: 6,3V 1,2A
Sek4: 6,3V 3A; Gesamt 73VA
Abmessungen: D*H: 85*47mm²
Sek1 und Sek2 können getrennt, in Reihe, parallel oder in Mittelpunktschaltung beliebig verschaltet werden.
Sek3 und Sek4 dürfen NICHT parallel geschaltet werden.
prim : 2*115V
Sec1: 230V 100mA
Sec2: 230V 100mA
Sec3: 6,3V 1,2A
Seck4: 6,3V 3A; Total 73VA
Size: D*H: 85*47mm²
Sec1 and Sec2 can be used center-tapped, in parallel, individually and in series as desired.
Sec3 and Sec4 must not be paralleled.
prim : 2*115V
Sec1: 230V 100mA
Sec2: 230V 100mA
Sec3: 6,3V 1,2A
Seck4: 6,3V 3A; Total 73VA
Dim.: D*H: 85*47mm²
Sec1 and Sec2 sont libre de liaison en parallel, en séries, en centre-zero ou en utilisation individuelle.
Sec3 et Sec4 ne sont pas à lier en parallel.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
prim : 2*115V
Sek1: 2* 0-240-280-310V 120mA
Sek2: 2*50V 0,03A
Sek3: 15V 1A
Sek4: 6,3V 5A
Sek5: 6,3V 2A
Total 135VA
Abmessungen: D*H: 115*53mm²
Sek1-Wicklungen können getrennt, in Reihe, parallel oder in Mittelpunktschaltung beliebig verschaltet werden.
.
Mit selbstrücksetzendem Temperaturschalter
Sek4 und Sek5 dürfen nicht parallel geschaltet werden.
prim : 2*115V
Sec1: 2* 0-240-280-310V 120mA
Sec2: 2*50V 0,03A
Sec3: 15V 1A
Sec4: 6,3V 5A
Sec5: 6,3V 2A
Total. 135VA
D im, D*H: 115*53mm²
Sec1 windings can be used center-tapped, in parallel, individually and in series as desired.
Includes a self-resetting temperature fuse.
Sec4 and Sec5 must not be paralleled.
prim : 2*115V
Sec1: 2* 0-240-280-310V 120mA
Sec2: 2*50V 0,03A
Sec3: 15V 1A
Sec4: 6,3V 5A
Sec5: 6,3V 2A
Total. 135VA
Dim, D*H: 115*53mm²
Enroulements "Sec1" sont independents et libre de liaison en parallel, en séries, en centre-zero ou en utilisation individuelle.
avec fusible de température.
Sec4 et Sec5 ne sont pas à lier en parallel.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
prim : 2*115V
Sek1: 2* 0-240-280-310V / 0,2A (zwei getrennte Wicklungen)
Sek2:2*50V / 0,03A
Sek3: 15V / 1A
Sek4: 6,3V / 7A
Sek5: 6,3V / 2A
Sek6: 2,5-0-2,5V 3,5A
216VA
Abmessungen: D*H: 125*60mm²
Sek1kann getrennt, in Reihe, parallel oder in Mittelpunktschaltung beliebig verschaltet werden.
Mit selbstrücksetzendem Temperaturschalter
Sek4 und Sek5 dürfen nicht parallel geschaltet werden.
Sek6 als zusätzliche Heizwicklung. z.B. für eine GZ... oder eine 5U4.
prim : 2*115V
Sec1: 2* 0-240-280-310V / 0,2A (two separate wind.)
Sec2:2*50V / 0,03A
Sec3: 15V / 1A
Sec4: 6,3V / 7A
Sec5: 6,3V / 2A
Sec6: 2,5-0-2,5V 3,5A
216VA
Size D*H 125*60 [mm]
Includes a self-resetting temperature fuse.
Sec7 and Sec8 must not be paralleled.
Sec9 is an additional heater winding for a 5U4G etc.
prim : 2*115V
Sec1: 2* 0-240-280-310V / 0,2A (deux enrouelments independantes)
Sec2:2*50V / 0,03A
Sec3: 15V / 1A
Sec4: 6,3V / 7A
Sec5: 6,3V / 2A
Sec6: 2,5-0-2,5V 3,5A
216VA
Dim.: D*H 125*60 [mm]
avec fusible de température.
Sec7 et Sec8 ne sont pas à lier en parallel.
Sec9 est additionel pour une valve si désiré.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
konventionellen Trafos:
TRA200 ist für den Einsatz mit Trockengleichrichtern / Halbleiterdioden bestimmt.
Primär: 230 V Sek 230 V 0,12 A ; 20 V 0,12 A,
6,3 V 4 A.
Der ideale Trafo als Ersatzteil für´s Röhrenradio oder für kleine Selbstbauprojekte.
Die 230 V und die 20 V Sekundärwicklung können bei Bedarf in Reihe geschaltet werden.
Damit lassen sich dann 250 VAC und nach Siebung ca 300-325 V erzielen.
Fertigung in Deutschland.
Abm: 66mm*79mm*58mm. Kernpaketdicke 26mm, Kernmaß EI78
Primary: 230 V AC, sec 1 : 230 V, 0,12 A ; sec 2: 20 V 0,12 A ; sec 3: 6,3 V 4 A for use with semiconductor bridge rectifiers.
66mm*82mm*58mm.
Made in Germany.
The 230V and the 20V secondaries can be series connected if desired.
Prim: 230 V
Sec1: 230 V 120 mA ;
Sec2: 20 V 120 mA;
Sec3: 6,3 V 4 A; pour l´utilisation d´un redresseur Silicium ou Selenium.
Dim: 66mm*82mm*58mm.
Fabriqué en Allemagne
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

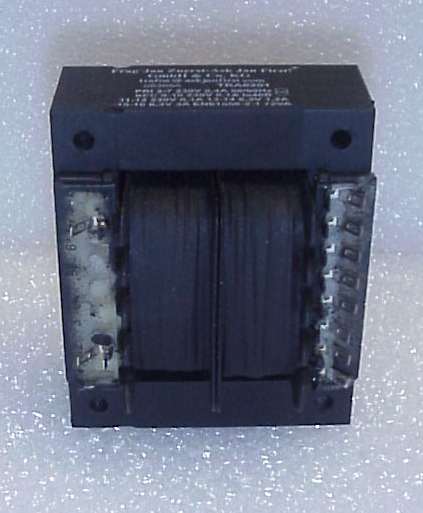

TRA0201 ist für den Einsatz mit Röhrengleichrichtern vorgesehen.
Die 230V-Wicklungen sind vollpolig herausgeführt, lassen sich daher aber auch parallelschalten und mit einem Brückengleichrichter oder einzeln verwenden.
Primär: 230 V
Sek 2* 230 V 0,1 A; 6,3 V 1,2 A (z.B: für EZ 80/81); 6,3 V 3 A.
Trafo für leistungsstärkere Radios, kleine Stereoverstärker etc.
Die beiden Heizwicklungen können nicht parallel geschaltet werden.
Abmessungen 88*70*60 mm³ über alles, Kernpaketdicke 30mm, Kern EI84.
Primary: 230 V,
secondary 2*230 V 0,1 A
6,3 V 1,2 A ;
6,3 V 3 A
for use with tube rectifiers like EZ 80, EZ 81 etc but the 230V- secondaries can also be connected in parallel for use with a rectifier bridge.
70mm*88mm*60mm.
Made in Germany.
The two heater secondaries must not be connected in parallel.
Pri: 230 V;
Sec: 2*230 V 0,1 A
6,3 V 1,2 A
6,3 V 3 A;
Dim: 70mm*88mm*60mm.
C´est aussi possible de lier les 230 V en parallel avec un redresseur Silicium.
Ne liez pas les deux bobinages de chauffage en parallel.
Fabriqué en Allemagne.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

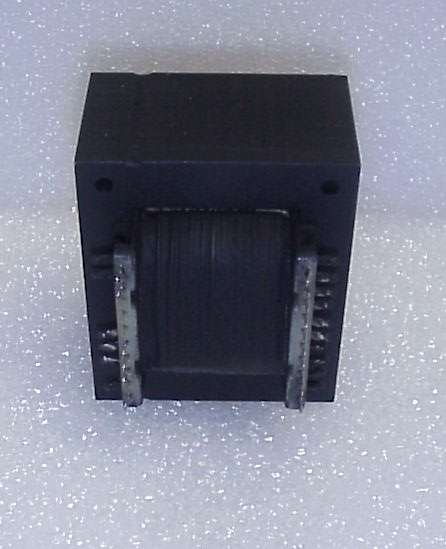

Primär 100/127/230 V
Sekundär
2 * 270 V 120 mA
2 * 50 V 120 mA
6,3 V 2 A
6,3 V 5 A
Als Ersatztrafo für leistungsstarke Radios und Geräte der 120 VA-Klasse.
Die 270 V- Wicklungen lassen sich als Mittelpunktschaltung mit einem Röhrengleichrichter oder parallel mit einer Halbleiter-Gleichrichterbrücke betreiben.
Die 50V-Wicklungen können separat als Gittervorspannungswicklungen oder in Reihe mit den 270V-Sekundärwicklungen genutzt werden.
Abmessungen über alles: B*H*T : 84mm*78mm*90 mm.
Kernpaketdicke 42mm
Betrieb auch mit 100 und 127 V primär möglich, daher geeignet für Ersatz von Trafos aus US - / japanischen Geräten.
Primary : 100/127/230 V, can be used worldwide.
Secondaries: 2*270 V 0,12 A
2* 50 V 0,12 A
6,3 V 2 A
6,3 V 5 A
The B+ secondaries can also be connected in parallel for use with a rectifier bridge.
The 50 V secondaries can be used for biasing or in series with the 270 V secondaries to get a 320 V plate supply.
Meas.:84mm*78mm*90 mm.
Made in Germany
Prim 100 / 117 /230 V
Sec:
2*270 V 0,12 A
2*50 V 0,12 A
6,3 V 2 A
6,3 V 5 A.
Les bobines de 270V peuvent être lié en séries, en parallel ou en contre-phase pour utilisation avec une valve.
Dim.:84mm*92mm*90 mm. Fabriqué en Allemagne.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

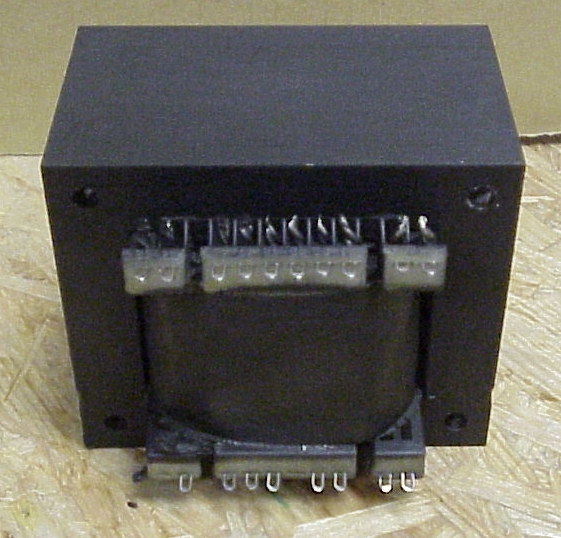

Primär 100/127/230 V
Sekundär
2 * 270 V 200 mA
2 * 50 V 200 mA
5 V 3,5 A
6,3 V 2 A
6,3 V 7 A
Ideal für mittlere Verstärker. Die Sekundärwicklungen lassen sich sowohl in Reihe mit Mittelpunktschaltung und Röhrengleichrichter, als auch parallel mit Brückengleichrichter betreiben. Die 50V-Wicklungen können separat als Gittervorspannungswicklungen oder in Reihe mit den 270V-Sekundärwicklungen genutzt werden.
Abmessungen über alles: B*H*T : 96mm*84mm* 100mm.
Kernpaketdicke 60 mm
Betrieb auch mit 100 und 127 V primär möglich, daher geeignet für Ersatz von Trafos aus US - / japanischen Geräten.
Primary : 100/127/230 V, can be used worldwide !!! ,
Secondaries:
2*270 V 0,2 A
2* 50 V 0,2 A
6,3 V 2 A
5 V 3,5 A
6,3 V 7 A
B+ secondaries can also be connected in parallel for use with a rectifier bridge. The 50 V secondaries can be used for biasing or in series wit hthe 270 V secondaries to get a 320 V plate supply.
Made in Germany. Measures:96mm*84mm* 100mm.
Prim:
100/117/230 V
Secondaire:
2*270 V 0,2 A
2*50 V 0,2 A
6,3 V 2 A
6,3 V 7 A
5 V 3,5 A.
C´est possible de lier les deux bobinages 270 V (+50V = 320V ) en parallel avec un reresseur Silicium si voulu, en séries et contrephase pour une valve.
Dim.: 96mm*84mm* 100mm.
Fabriqué en Allemagne
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

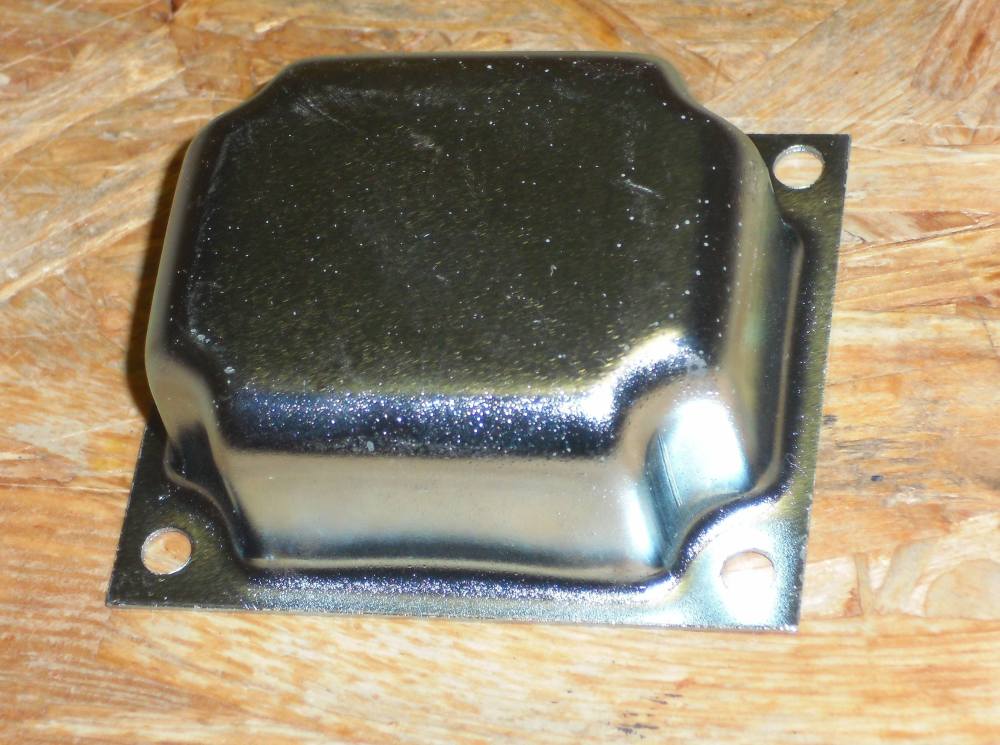

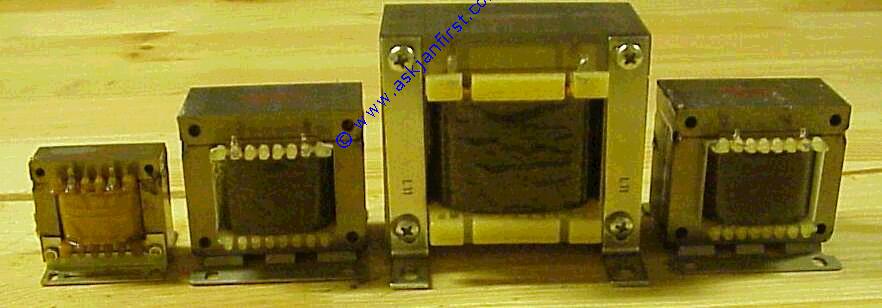

Problemlose obenliegende Montage mit Haube TRAZ33 ist jetzt absolut kein Problem mehr.
Die Fußwinkel gibt es auf Wunsch ohne Aufpreis beiliegend.
If you need feet brackets simply include them in your order, we supply them free of charge.
Peindré en noir 2K, très joli. Montage horizontale facile avec capot TRAZ33.
Si vous avez besoin des pattes SVP les commander avec le self sans coute.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Problemlose obenliegende Montage mit Haube TRAZ33 ist jetzt absolut kein Problem mehr.
Die Fußwinkel gibt es auf Wunsch ohne Aufpreis beiliegend.
If you need feet brackets simply include them in your order, we supply them free of charge.
Peindré en noir 2K, très joli. Montage horizontale facile avec capot TRAZ33.
Si vous avez besoin des pattes SVP les commander avec le self sans coute.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

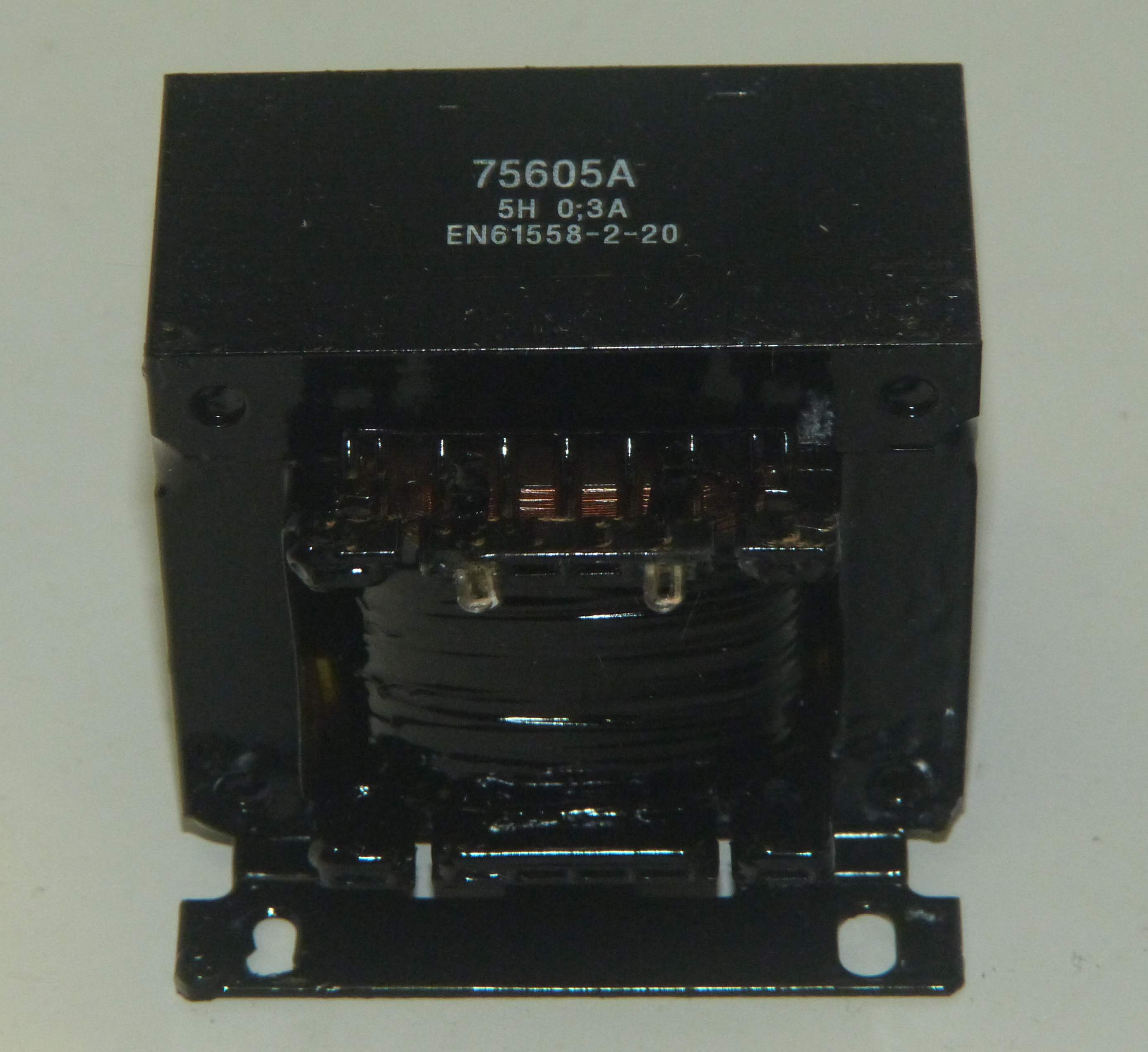

Jetzt neu: Sehr hochwertig 2K-schwarz lackiert und ohne geschweißte Fußwinkel.
Problemlose obenliegende Montage mit Haube TRAZ15 ist jetzt absolut kein Problem mehr.
Die Fußwinkel gibt es auf Wunsch ohne Aufpreis beiliegend.
Now black 2k-coated and without welded feet. So mounting with cover TRAZ15 is an easy game.
If you need feet brackets simply include them in your order, we supply them free of charge.
Peindré en noir 2K, très joli. Montage horizontale facile avec capot TRAZ15.
Si vous avez besoin des pattes SVP les commander avec le self sans coute.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

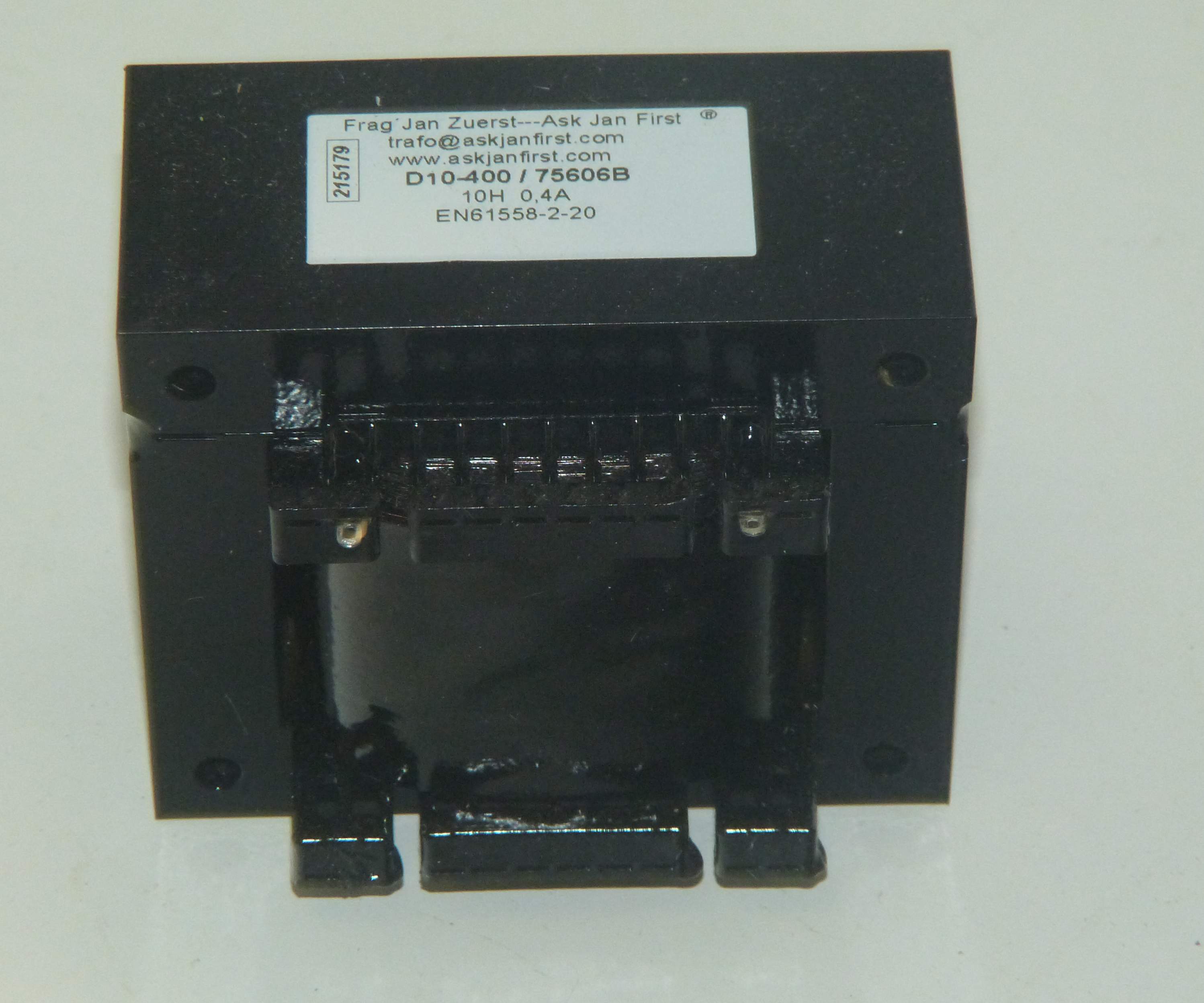

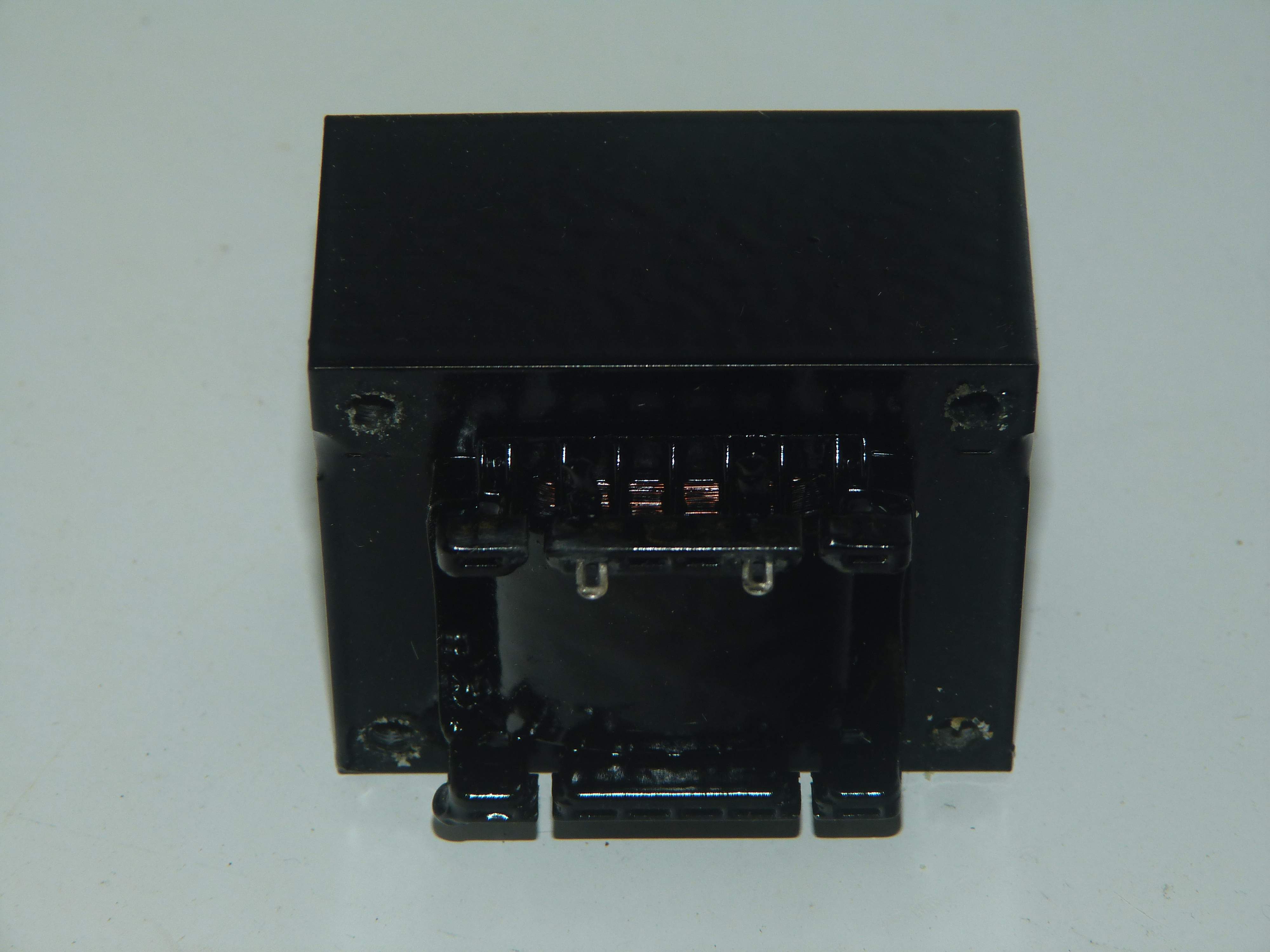

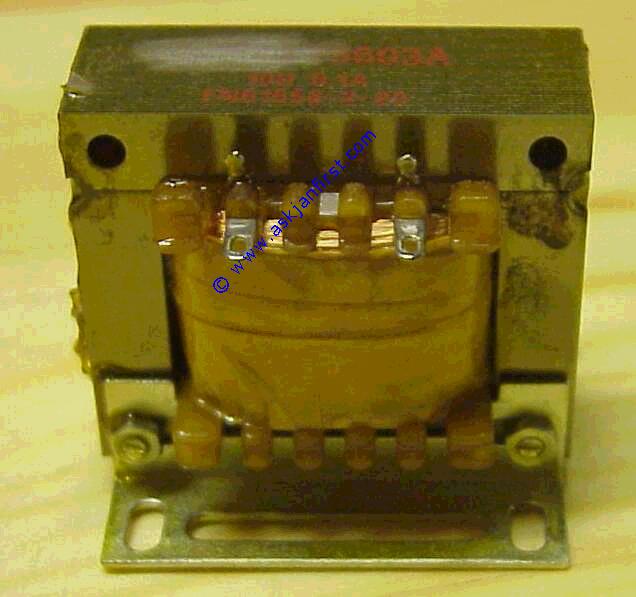

Jetzt neu: Sehr hochwertig 2K-schwarz lackiert.
Die Fußwinkel gibt es auf Wunsch ohne Aufpreis beiliegend.
Now black 2k-coated, they look really nice.
If you need feet brackets simply include them in your order, we supply them free of charge.
Laqué en noir 2K, très joli.
Si vous avez besoin des pattes SVP les commander avec le self sans coute.
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de

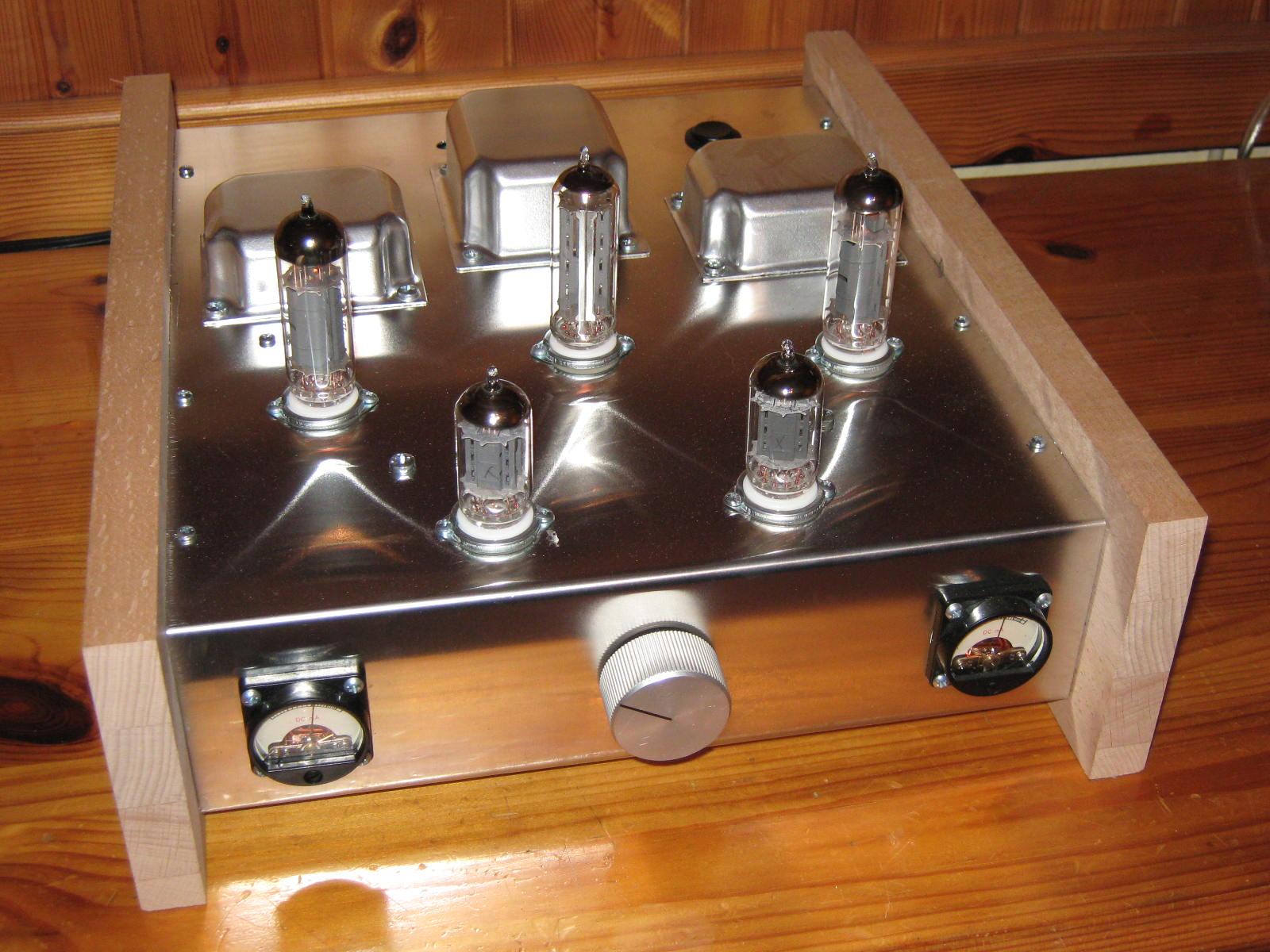

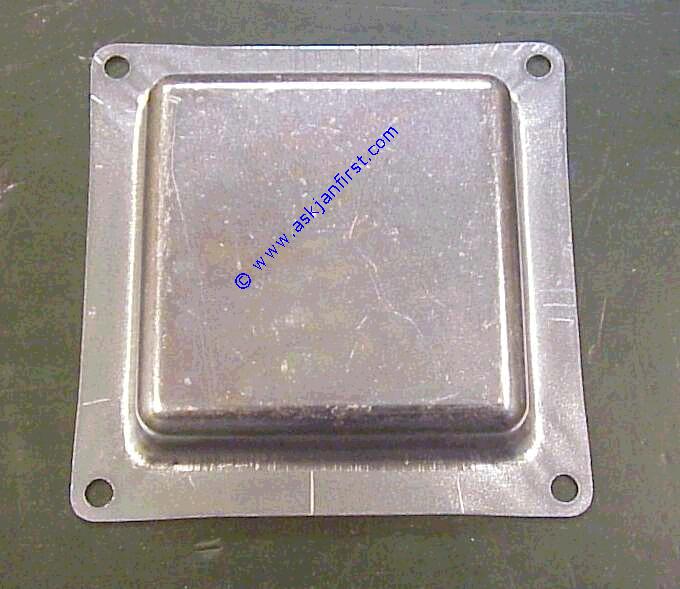

Holger hat einen Verstärker gebaut, der unsere Trafohauben nutzt. Hier ein Bild
Holger has built an amp using our covers. Picture
Holger a construit un ampli avec nos capots. Photo
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
Preiler Ring 10
25774 Lehe
fjz@die-wuestens.de
